在测试测量场景中，APM SP-300系列交流电源常需与Labview联动实现自动化控制。本文将以图文结合的方式，分步讲解如何通过LAN（以太网）完成电源与Labview的通信配置，帮助工程师快速搭建测试系统。
一、通信前准备：硬件连接与IP Ping测试
在启动软件配置前，需先确保硬件链路通畅，这是后续通信成功的基础。
1、硬件连接：用网线将APM SP-300系列电源的以太网端口与电脑网口直接连接，或接入同一局域网交换机。
2、IP连通性测试：
◦ 按下WIN+R组合键，在弹出的“运行“窗口中输入CMD，点击“确定”打开命令提示符。
◦ 在命令行中输入PING 192.168.10.220（此为SP-300电源默认IP，若已修改需输入实际IP），按下回车键。

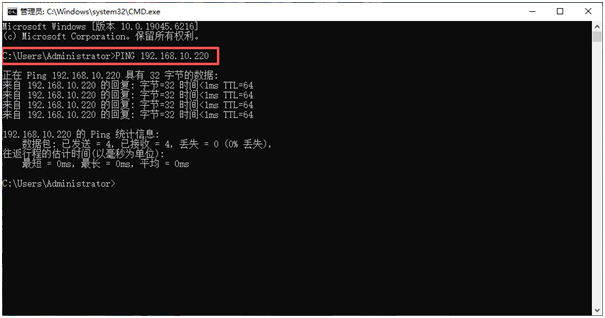

◦ 判断标准：若出现“4个数据包已发送，4个已接收，0%丢失”（如图1），说明电脑与电源IP连通；若提示“请求超时”，需检查三点：网线是否插紧、电脑IP是否与电源IP在同一网段

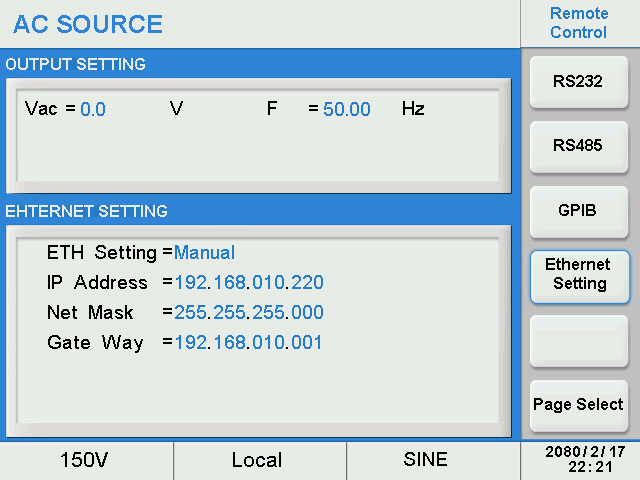

（如电源IP为192.168.10.220，电脑IP可设为192.168.10.XXX，子网掩码一致）、电源端以太网设置是否正确（进入电源 “ETH SETTING”界面，确认IP为192.168.10.220，子网掩码
匹配，如图2）。
二、Labview LAN驱动配置：输入设备IP
IP连通后，需在Labview中加载LAN驱动并指定电源IP，建立软件与硬件的关联。
1、打开Labview LAN驱动：启动Labview软件，在项目面板中找到并打开“LAN(UDP)_Communication Subvi.vi”（SP-300系列电源专用LAN通信子VI，可从APM官方获取驱动包）。

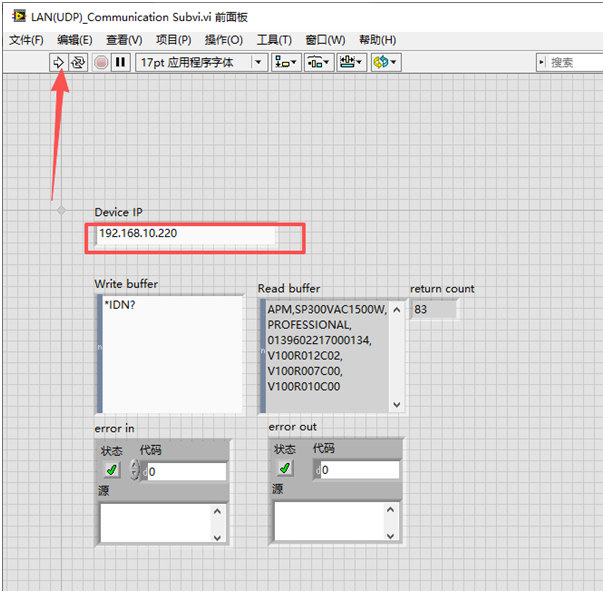

2、输入设备IP：在VI前面板的“DeviceIP”输入框中，准确填入电源IP“192.168.10.220”（如图3），确保无空格或字符错误——IP输入错误是导致通信失败的常见原因。
三、通信验证：发送*IDN?指令测试
通过标准SCPI指令*IDN?（查询设备标识），可快速验证Labview与电源的通信是否正常。
1、输入查询指令：在Labview前面板的“Write buffer”（写缓冲区）中，输入指令*IDN?（注意英文字符格式，无多余空格）。
2、运行VI并查看结果：点击Labview工具栏的“运行”按钮，若通信成功，“Read buffer”（读缓冲区）会显示电源的设备信息，包括型号（如SP300VAC1500W）、固件版本（如V100R012C02）、序列号等；若“Read buffer”无数据或提示错误，需检查指令格式、驱动是否匹配，或重新确认IP连通性。
四、后续应用：基于LAN通信的自动化控制
完成通信验证后，即可基于此框架扩展功能，实现SP-300电源的自动化控制：
• 参数设置：在“Write buffer”输入SCPI指令，如VOLT220（设置输出电压220V）、FREQ50（设置输出频率50Hz），控制电源输出参数。
• 数据采集：通过MEAS:VOLT?（测量输出电压）、MEAS:CURR?（测量输出电流）等指令，在“Read buffer”读取电源实时运行数据，搭配Labview图表控件实现数据可视化。
• 流程编写：将参数设置、数据采集、结果判断等步骤封装为子VI，编写循环或条件结构，实现无人值守的测试流程（如电压渐变测试、长时间稳定性监测）。
通过以上三步，即可快速完成APM SP-300系列电源与Labview的LAN信配置。整个过程核心在于确保IP连通性与指令格式正确，后续可根据测试需求灵活扩展功能，大幅提升测试效率。
